TPE片材生產線_TPE片材生產線_蚌埠佳德智能裝備科技有限公司 JDL-75D雙螺桿片材生產線
一、系統機組技術參數
Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色

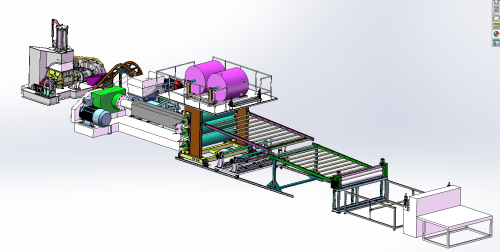

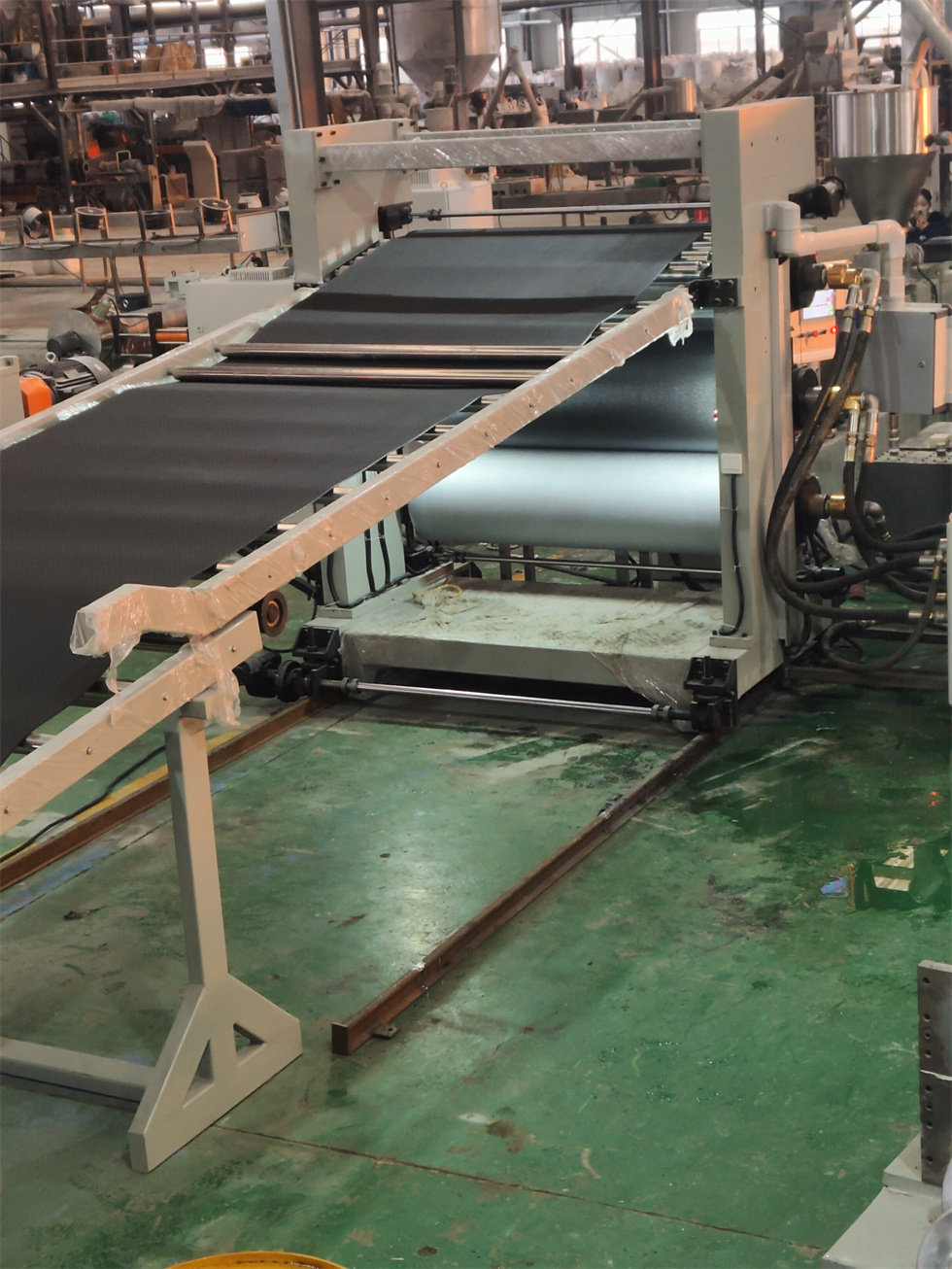

Ⅱ、擠出工藝：（自動配料系統：三顆粒一粉一油五小料---500升高混機---螺旋上料機）另外報價---單螺桿計量式喂料——-JDL-75D雙螺桿擠出機---——液壓雙柱換網系統-----熔體泵------片材擠出模具-----三輥壓光------三輥冷卻系統----托架冷卻------冷卻牽引-----切邊裝置-----在線破碎回收裝置-----計米器------飛切系統------單工位收卷機-------主機采用：PLC控制
Ⅲ、加工物料：TPE TPR片材
要 求：制品寬度：2000mm 制品厚度：1-6mm
產 能：500-600公斤---1噸/小時
注意事項：取決于客戶的配方、工藝、生產條件
二. 技術配置
（一）單螺桿喂料系統
1)單螺桿喂料機； 電機功率：1.5kw；“杰特或羅賓康”變頻調速器；
（二）JDL-85D雙螺桿擠出機
1、D型高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：220#中負荷齒輪油（油品需客戶自購）
2 .齒輪箱冷卻系統
1)減速箱冷卻系統；油泵功率：0.75kw；采用板式冷卻器，3平方
3、主機
1）交流電機；功率：160kw“蒙特或杰特”永磁電機，比普通電機節能：10%-15% 變頻器采用：杰特或羅賓康變頻調速器
4、螺桿:特殊螺桿
1）直徑：φ71mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；
2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；
3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；
5、料筒
1）材質：45#鋼為基體，∞內孔采用優質雙合金整體襯套；共十二節，L=320mm/節，第一節筒體為進料筒體,第六筒體為自然排氣，第十一節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻；
2）加熱區段：進料區不加熱，其他采用優質紅外線或鑄鋁加熱器。第二三區功率加大
6、水冷卻系統
1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，
2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式冷卻器2個,每個3平方
3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）
7水循環真空泵，
水循環真空泵功率:5.5KW,配置兩個緩存箱，方便清理，真空泵采用環保冷卻系統（環
